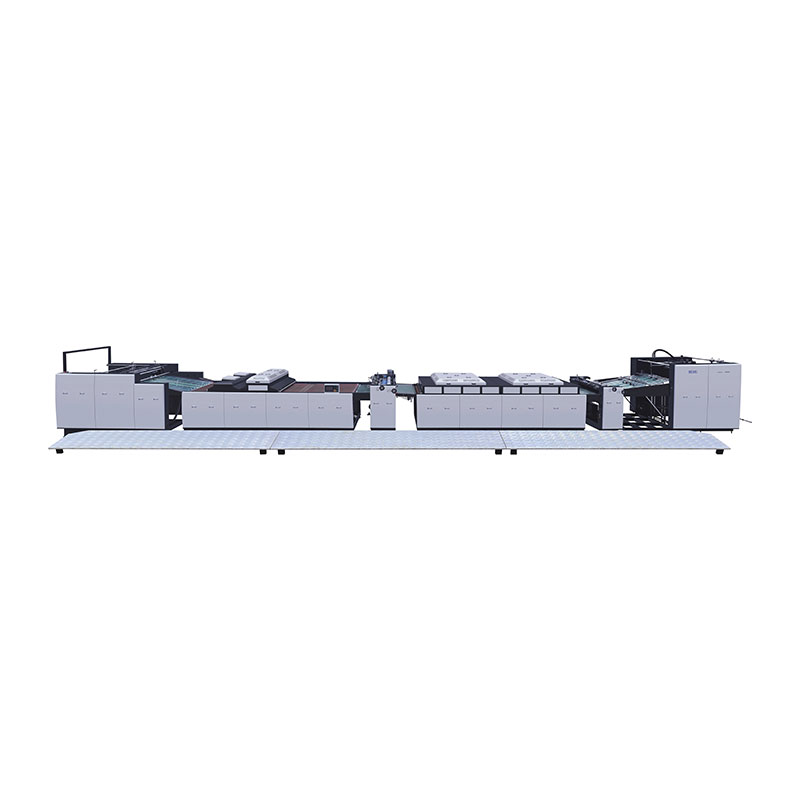

Awtomatikong Inline Coating Machine

Pinagsasama ng New Star Automatic Inline Coating Machine ang mga makabago at praktikal na konsepto, na nagpapahusay sa kalidad at ningning ng mga naka-print na produkto.

Ang aming kagamitan ay madaling patakbuhin at mapanatili. Ang pagpapatibay ng pakikipag-ugnayan sa screen ay ginagawang mas intuitive at malinaw ang operasyon.

Mga highlight

1: Sinusuportahan nito ang one-button na pagsisimula at acceleration sa screen. Kung ikukumpara sa tradisyonal na naka-segment na kontrol, ito ay mas maginhawa at mahusay na patakbuhin!

2: Ang diameter ng glazing at coating shaft head ay 55mm, na may mas malaking bearing, na mas malaki kaysa sa tradisyonal na 35mm na detalye. Samakatuwid, ang makina ay tumatakbo nang mas matatag sa mataas na bilis, ay hindi madaling ma-deform, may mas pare-parehong ibabaw, at ang kagamitan ay mas matibay!

3: Ang coating ay gumagamit ng isang kasabay na belt drive structure, na ginagawang mas linearly at maayos ang pagtakbo ng kagamitan. Ito ay angkop para sa mga high-end na produkto, na may mas mahusay na texture sa ibabaw!

4: Ang three-roller reverse coating at glazing method ay pinagtibay, na nagbibigay-daan sa pagsasaayos ng kapal ng langis ayon sa mga kinakailangan ng produkto, na nagreresulta sa isang mas pare-pareho at pinong ibabaw habang iniiwasan ang hindi kinakailangang basura!

5: Ang air knife ay napakadaling patakbuhin! Sa mataas na katumpakan, magkasya ang magkabilang panig, inaalis ang problema sa pagkasira!

Pagtutukoy

Mga detalye ng makina

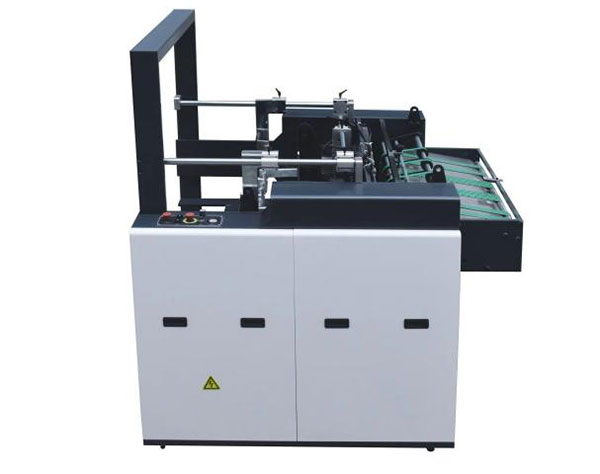

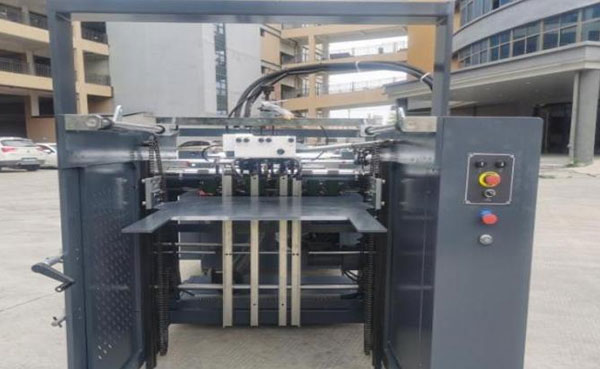

1.Auto feeder

Ang paper feeder ay isang mahalagang bahagi ng awtomatikong inline coating machine. Maaari itong magpakain ng papel sa pangunahing makina nang mas maayos, na umiiwas sa jamming.

Gumagamit ang aming makina ng tuluy-tuloy na paraan ng pagpapakain ng papel, na nagtatampok ng compact na istraktura, maginhawang operasyon, mataas na antas ng automation, at mataas na katumpakan sa pagpapakain ng papel. Kabilang sa mga pangunahing bahagi ng paper feeder ang paper feeding bridge, paper feeding head, paper stacking table, lifting system, at transmission system.

(1) Magpatibay ng walang langis na vacuum air pump na sistema ng pagsipsip ng papel;

(2) Ang high-speed offset printing feeder (12,000 sheets/hour) ay nagsisiguro ng high-speed at stable na operasyon!

(3) Stepless frequency conversion speed pagpapakain ng papel

(4) Ang production line paper feeding table ay vacuum suction at positioning upang matiyak ang maayos, maayos at matatag na transportasyon.

(5) Upper at lower limit protection device para sa paper feeding table; manu-manong mabilis na pag-aangat;

(6) Awtomatikong sistema ng pagpapakain ng papel para sa talahanayan ng pagpapakain ng papel;

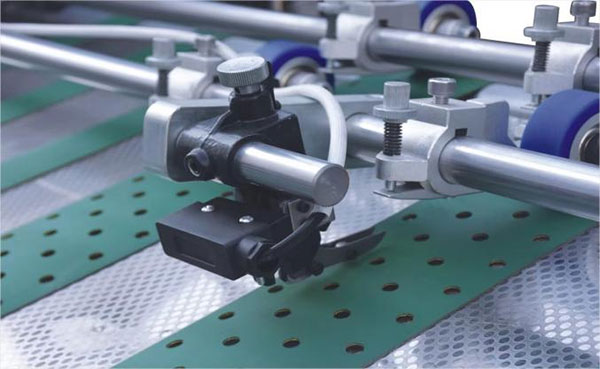

(7) Double sheet sensor: Double o multiple sheet feeding detection at shutdown system: Gamitin ang induction ng detector na may ligtas na boltahe para makakita ng doble o maramihang mga sheet ng papel

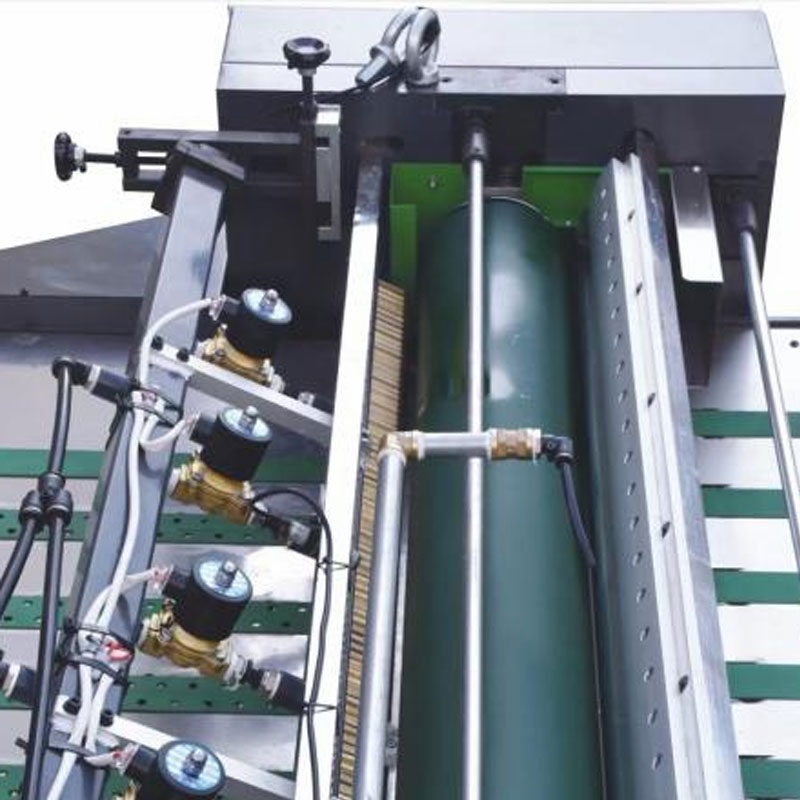

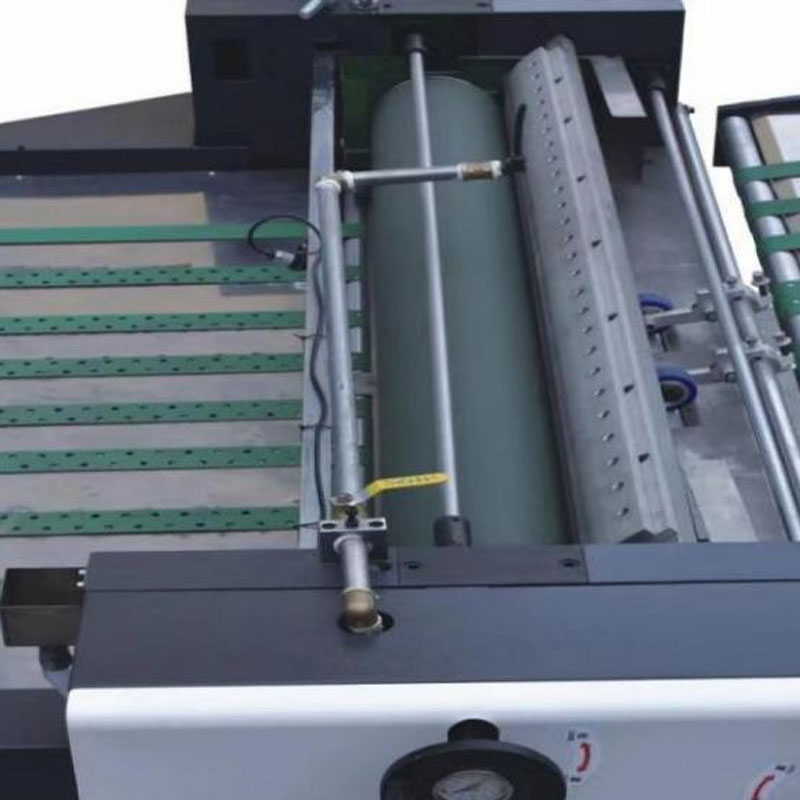

2.Basic oil coating head（may air knife）

Ang pangunahing ulo ay ginagarantiyahan ang isang pare-parehong UV layer sa papel, na nagpapabuti sa pagdirikit sa pagitan ng tinta at UV varnish.

Ang pangunahing coating head unit ay may mga sumusunod na tampok:

（1） Lagyan ng pangunahing langis upang punan ang mga capillary sa ibabaw ng papel;

（2） Dagdagan ang pagdirikit sa pagitan ng UV coating at tinta; bawasan ang pagtagos ng patong upang mapanatili ang purong kaputian ng papel;

（3） I-save ang pagkonsumo ng mga produktong may mataas na uri ng langis tulad ng mamahaling UV oil, touch oil, at film-replacing oil;

（4） Nababakas na lower scraper, madaling linisin at palitan ang blade, at mas malinis

（5） Ang pangunahing sistema ng drive ay gumagamit ng kasabay na belt drive, double bearing pressure-resistant na disenyo, tumpak at matibay

（6） Roll paper failure, awtomatikong paghinto, awtomatikong alarma.

（7） Ang mga casting ay pinoproseso sa isang piraso, na may malakas na tigas, katatagan at tibay!

（8） Nilagyan ng napakasensitibong air knife system (opsyonal) na angkop para sa parehong makapal na papel at manipis na patong na papel;

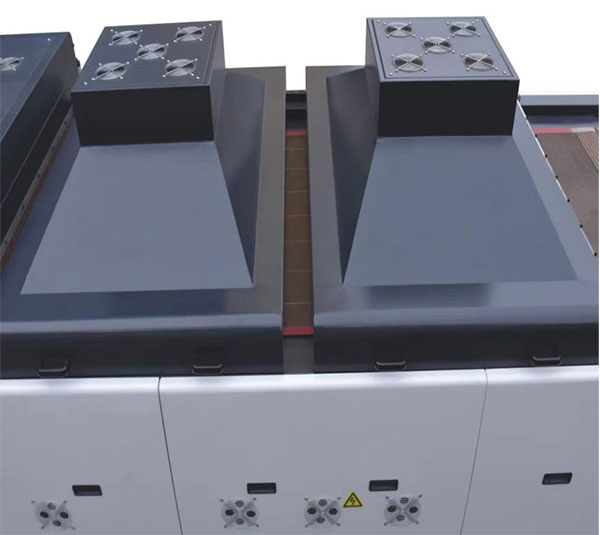

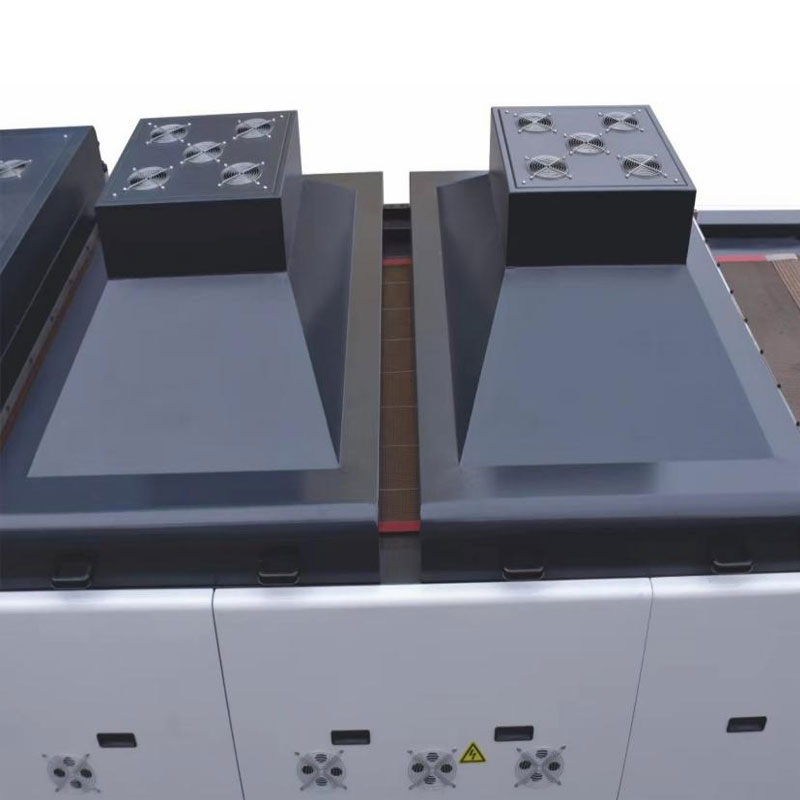

3. IR Curing System

Ang water-based na infrared dryer ay gumagamit ng infrared radiation na bahagyang sumasalamin sa ibabaw ng coating, ang isang bahagi nito ay sinasalamin ng ibabaw ng coating, at ang iba ay pumapasok sa coating. Ang thermal energy ay nagpapataas ng temperatura ng patong, na nagpapabilis sa proseso ng pagpapatayo.

(1) Maaari itong gamitin bilang water-based o solvent coating liquid para sa pagpapatuyo pagkatapos ng coating;
(2) Ang IR light box ay nilagyan ng temperature sensor. Kapag ang temperatura sa light box ay umabot sa itinakdang halaga, ang temperatura ay magiging pare-pareho;
(3) Ang sistema ng cooling fan ay nagbibigay-daan sa papel na matuyo nang mabilis nang hindi dumidikit;
(4) Ang IR drying equipment ay gumagamit ng energy-saving hot air circulation drying method: mas maraming energy-saving;
(5) Ang papel ay pinapakain nang walang ngipin at ang hangin ay sinipsip at nakakabit sa papel. Ito ay matatag at hindi gumagalaw nang baluktot, lumulutang o nakatambak;

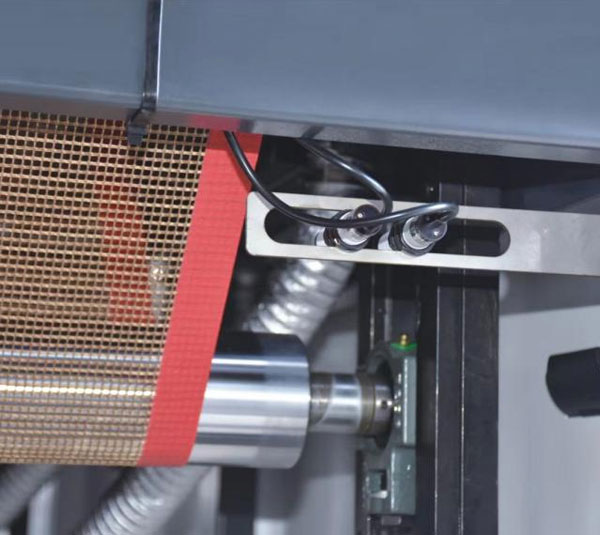

(6) Teflon conveyor belt: walang deformation, walang drag, UV protection, malakas at matibay, at ang conveyor belt ay may awtomatikong deviation correction system
(7) Ang IR drying ay binubuo ng 18 lamp na nahahati sa 2 grupo, na may awtomatikong pare-pareho ang setting ng temperatura at independiyenteng kontrol ng temperatura;
(8) Ang isang safety wire ay ibinibigay sa ilalim ng lampshade upang maiwasan ang paglutang ng papel o ang lampara mula sa pagkasunog.
(9) Ang conveyor belt ay humihinto at napatay sa sarili upang maiwasan ang pagbara at sunog;
(10) Ang IR drying system ay gumagamit ng light drying, na hindi apektado ng bentilasyon. Mahusay nitong matuyo ang ilalim na layer ng langis sa ibabaw ng papel nang hindi nagiging sanhi ng paglawak o pagkunot ng papel dahil sa init;

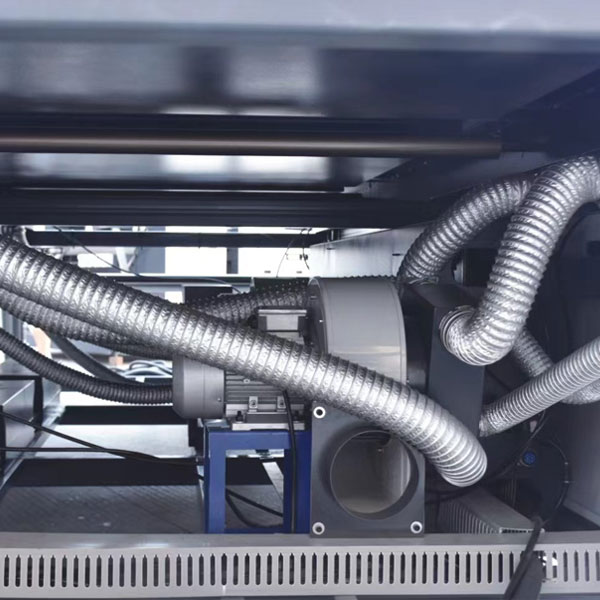

(11) Gumagamit ito ng blast cooling, na may mga pakinabang ng mataas na presyon ng hangin, mataas na air volume control stability, mababang ingay, at awtomatikong operasyon. Ito ay mas mabilis at mas epektibo kaysa sa tradisyonal na fan ventilation system;
Ang pangunahing katawan ng drying tunnel ay gumagamit ng IR drying at fan cooling, na may mas mahusay na epekto sa paglamig, mas nakakatipid ng kuryente, at nakakatipid ng enerhiya.

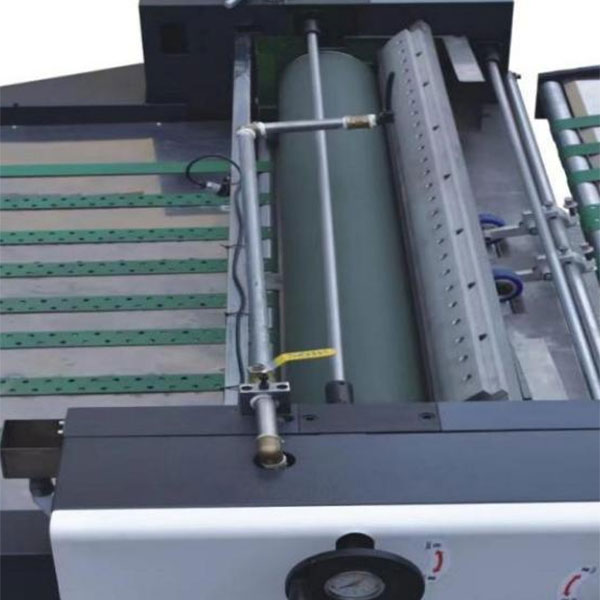

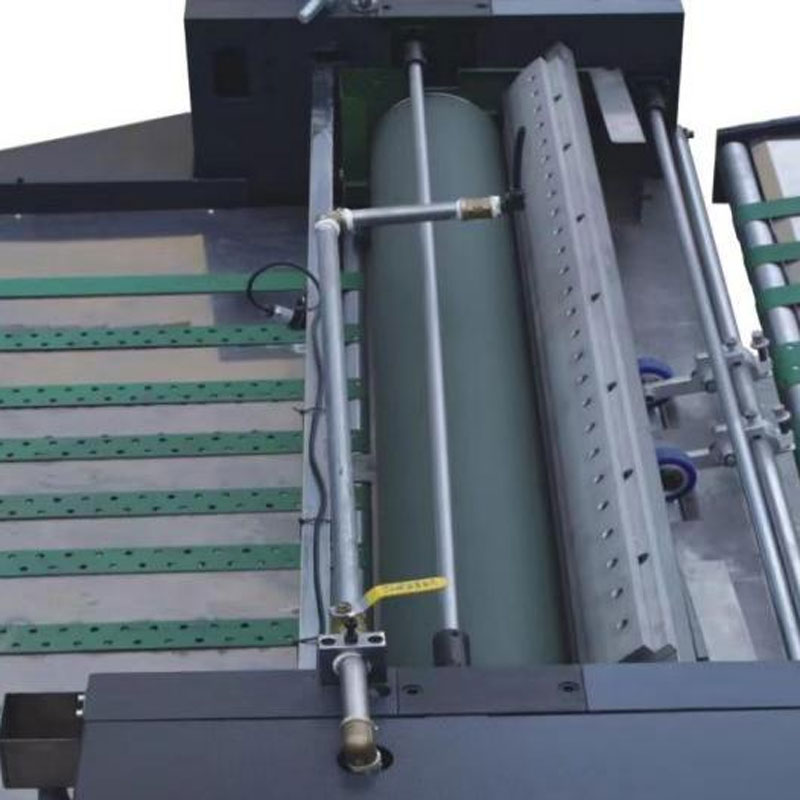

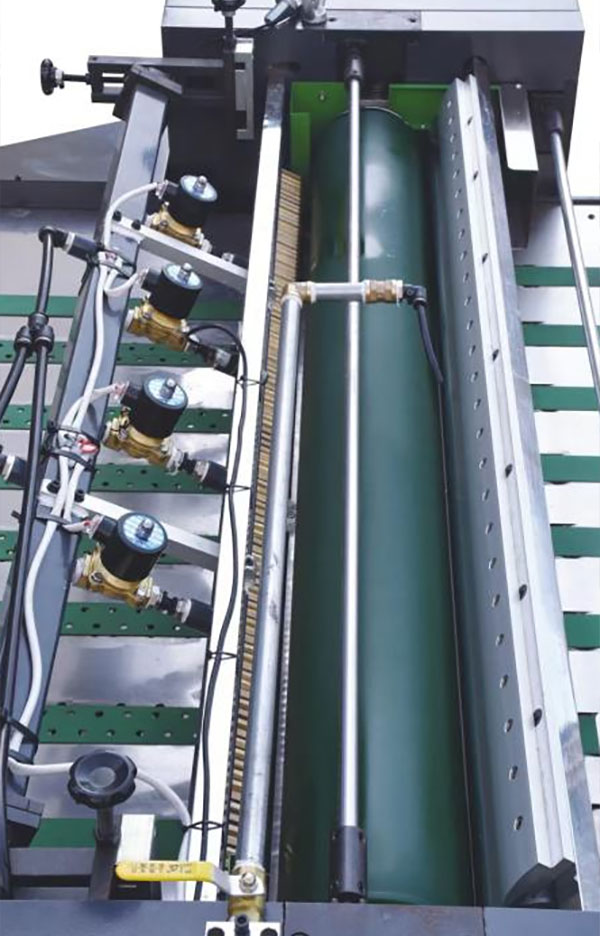

4. Oil coating (na may opsyonal na air knife device)

Ang makina ay naglalagay ng isang layer ng coating oil sa naka-print na bagay, na sinusundan ng leveling at pagpapatuyo.

(1) Na may pare-parehong epekto ng patong at pinong-tuning na kontrol sa dami ng pagpapakain, na ginagawang makinis at makintab ang papel;
(2) Pangunahing makina ng patong ng langis sa ibabaw, na may napakasensitibong air knife system/kontrol sa kompyuter (opsyonal) na angkop para sa parehong makapal at manipis na papel

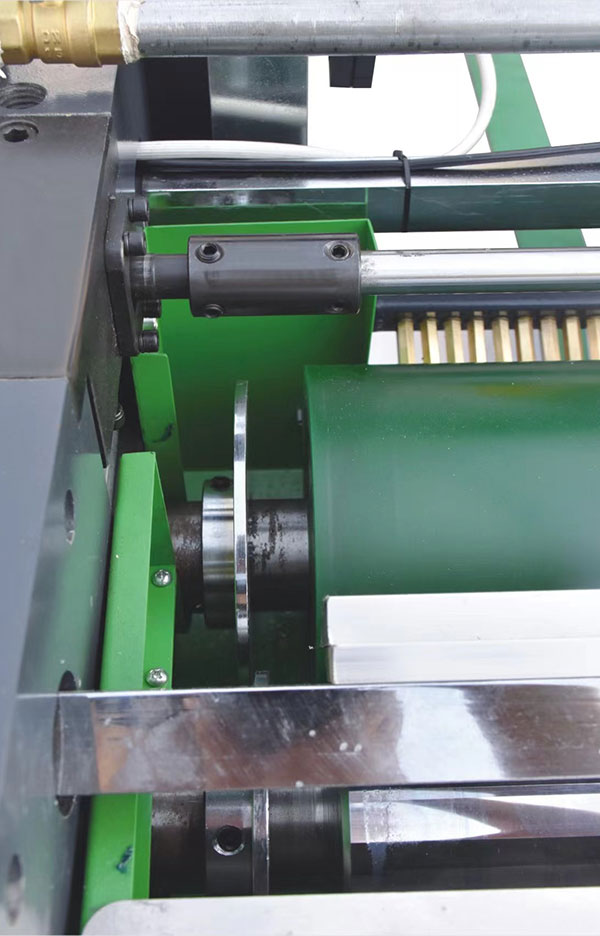

(3) Ang pangunahing roller ay gumagamit ng 55 diameter shaft head at heavy-duty bearings, na matibay at matatag;
(4) Ang sistema ng patong ay nababagay sa isang gilid, na may display ng presyon, at maginhawa at mabilis na operasyon;
(5) Ang oil roller roll paper ay awtomatikong pag-shutdown ng monitoring at alarm system, low-speed jog debugging, pagpoproseso ng papel at output ng papel
(7) Walang attachment ng pagsipsip ng ngipin at pagpapakain ng papel, walang skew;
(8) Coating roller cleaning device, double-loop oil supply at cleaning system para maiwasan ang oil circuit blockage, oil tank Awtomatikong pagsubaybay at babala ng dami ng langis, pag-spray ng materyal na Teflon, hindi malagkit, madaling linisin;
(9) Ang pangunahing sistema ng paghahatid ay gumagamit ng kasabay na belt drive, double bearing pressure-resistant na disenyo, katumpakan at tibay;
(10) Ang bahagi ng gluing ay gumagamit ng three-roller reverse coating, at ang maximum na diameter ng gluing roller ay 165mm.
(11) Ang gluing ay pare-pareho at maselan, nakakatipid ng pandikit at gastos;
(12) Ang nababakas na lower scraper ay madaling linisin at palitan ang blade, at mas malinis ang pagkakamot

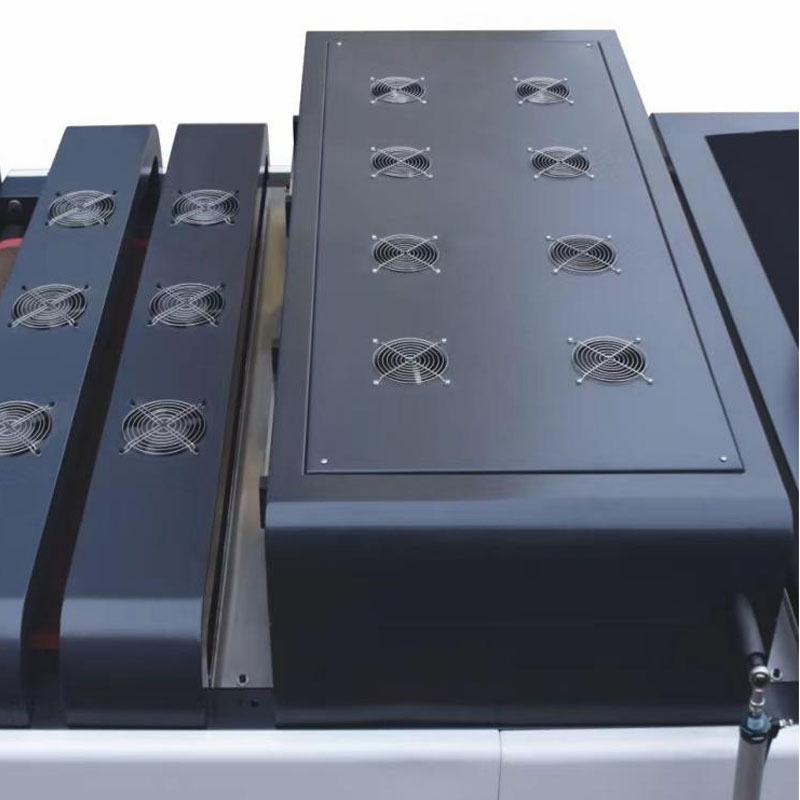

5.UV dryer

(1) pagsuso at panlabas na sistema ng hangin

(2) Ang bahagi ng UV ay gumagamit ng 8-12KW adjustable electronic light source, na lubos na nagpabuti sa pagganap ng kaligtasan kaysa sa tradisyunal na boltahe na pinagmumulan ng liwanag. Maaaring awtomatikong ayusin ng pinagmumulan ng liwanag ang liwanag bilang pagbabago ng bilis ng pagpapatakbo ng makina, na maaaring mabago mula 30% hanggang 100%. Kaya ang average na pagkonsumo ng enerhiya ay nai-save ng higit sa 30%.

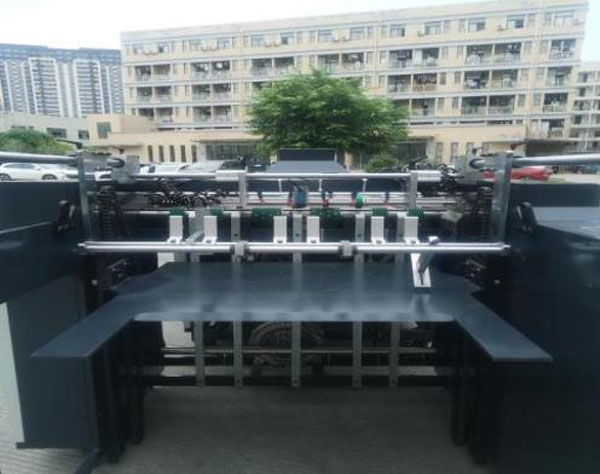

6.Awtomatikong stacker

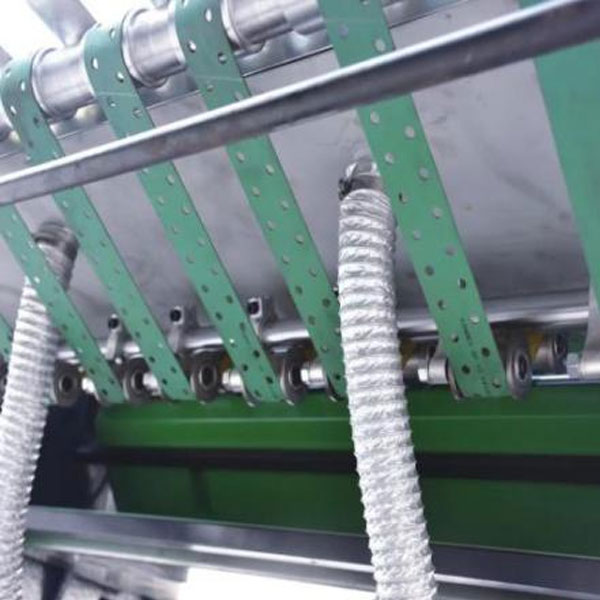

Ang automatic paper delivery machine ay nilagyan ng fan-cooled paper pressing structure, na perpektong maihahatid ang papel sa ilalim ng high-speed na operasyon ng makina, na tinitiyak na ang papel ay naihatid nang maayos.

（1） Ang sinturon ay may mababang ingay na paghahatid ng papel, at ang upper at lower pressure rail ay idinisenyo upang matiyak ang maayos at maayos na paghahatid.

（2） Vacuum suction paper stabilizer device para mapanatiling matatag ang papel; upang maiwasan ang pagkulot ng manipis na patong ng papel,

（3） Ang talahanayan ng paghahatid ay maaaring itaas at ibaba nang manu-mano;

（4） Ang upper at lower limit protection device ng delivery table;（5） Automatic lowering device of delivery table, at delivery limit paper stop at alarm system;

（6） Awtomatikong coating paper cumulative count;

（7） Random na papel na awtomatikong pag-uuri ng aparato at naka-program na kontrol at sistema ng alarma;

（8） Gamit ang high-speed pneumatic photoelectric single-sheet paper-taking system, ang papel ay tumpak at maayos;

Opsyonal: pag-alis ng pulbos (patong)
