Maaari itong magamit upang makabuo ng mga tubo ng papel na hibla ng hibla, iba't ibang mga composite na istruktura ng papel na lata at maliit na pang -industriya na tubo ng papel. Ang makina na ito ay may kakayahang bumuo ng mga tubo ng spiral na papel, at isinasama ang gluing, paikot -ikot at pagputol ng mga pag -andar sa isa, na ginagawang mahusay at maginhawa ang operasyon.

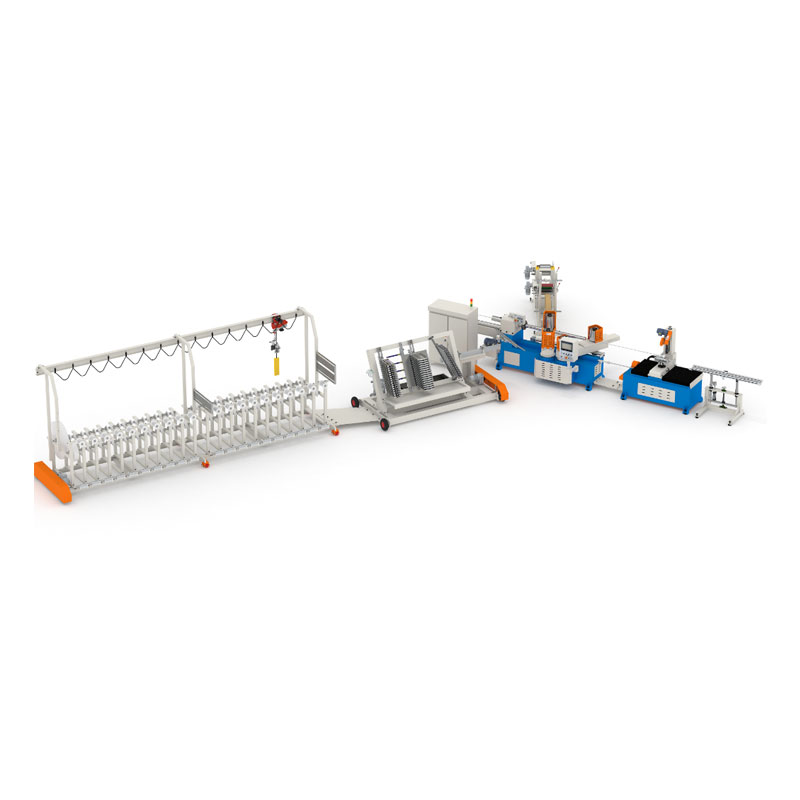

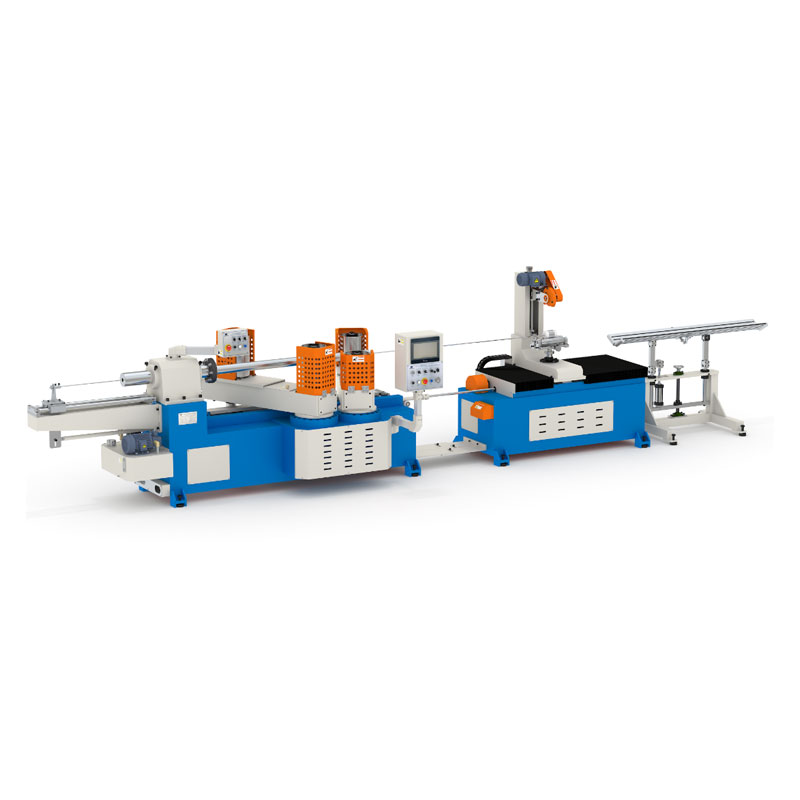

Ang "E" serye ng mabibigat na duty paper tube make machine, pagdidisenyo ng ideya na simple 、 compact 、 matatag.
Pamantayan sa paggawa ng papel tube 3 ”(ID76.2mm), kapal ng Max Wall sa ilalim ng 10mm, ang pinakamalaking tubo ng ID ay maaaring hanggang sa 200mm.
| Parameter | Control system | ||
| Bilang ng layer | 3-16 layer | PLC Controller | Delta |
| Max-Diameter | 200mm | Interface ng Machine Machine | Kulay ng touch screen weinview 6070t |
| Min-diameter | 20mm | Edisyon ng programa | JS-PTM4.2 |
| Max-kapal | 10mm | Inverter | Yaskawa 7.5kw |
| Min-kapal | 0.5mm | Actuator (contactor ..) | Malinis |
| Paraan ng pag -aayos ng Mandrel | Flange at Pagtitig | Signal Component | Yaskawa |
| I -rewind ang ilong | Dalawang noses isang sinturon | Pneumatic Component | Airtac |
| Paraan ng pagputol | Pneumatic solong pabilog na pamutol | Anggulo ng pag -aayos ng motor | Jiacheng |
| Gluing way | dobleng panig | Kontrol ng Synchronism | X Axis Servo Screw /Z Axis Step Screw |
| Pag -aayos ng haba ng paraan | Encoder | Synchronism track cutting system | Servo Synchronous Track Cutting |
| Operator | 1-2person | Remote Controller | Opsyonal |
| Bilis ng produksyon | 3-20m/min | Tube Holder | Mayroon |
| Kontrol ng bilis | Inverter | Anggulo ng kontrol ng sinturon | Elektriko |
| Lakas ng pag -input | Pasadya | Pagsasaayos ng sinturon | Haydroliko |
| Laki (mm) | Anggulo ng mainframe | Mayroon | |
| Mainframe: l*w*h | 5900mm*1700mm*2000mm | Huminto ang auto kapag kakulangan ng papel | Mayroon |
| Lugar: l*w | 16000mm*9000mm | Auto glue feed | Screw Pump 3.0kW |
| Diameter ng wheel hub | 215mm | Auto Lubricating | Mayroon |
| Taas ng wheel hub | 400mm | Pagsasaayos ng pag -igting | Mekanikal |
| Min Tread | 750mm | Uri ng papel na tumayo ng papel | Integral |
| MAX TREAD | 950mm | Sinturon | Canvas |
| Kabuuang timbang | 5045kgs | Sistema ng paghahatid | |
| Nakapaloob na sangkap | Pangunahing kapangyarihan ng motor | 7.5kw | |
| Ottom/Face Paper Device | Mayroon | Umiikot na bilis ng paikot -ikot na ilong | 47r/min |
| Tool ng pag -install | Mayroon | Output metalikang kuwintas ng paikot -ikot na ilong | 1360n.m |
| Mandrel | 1pc | Paraan ng paghahatid | Gear at Chain |
| Sinturon | 2pcs | Modelo ng chain ng paghahatid | 12a*2 |
| Magmaneho ng paikot -ikot na ilong | 4 na gulong | ||
| Pagputol ng motor | Stepping Motor/Wanxin Gear Motor | ||
| Nagdadala | HRB | ||
1. Ang buong frame ng makina ay gawa sa makapal na plato ng bakal at welded sa pamamagitan ng pangalawang pagproseso, na lubos na nagpapabuti sa katatagan at tibay ng kagamitan.
2. Ang pangunahing sistema ng paghahatid ay nagpatibay ng isang istraktura ng pagbawas ng gear, na may mga katangian ng mababang ingay ng operating, mababang henerasyon ng init, mataas na bilis at mataas na metalikang kuwintas.
3. Nilagyan ng isang high-torque vector inverter upang makontrol ang pangunahing motor upang makamit ang nababaluktot at mahusay na variable na operasyon ng bilis.
4. Nilagyan ng isang hydraulic mekanismo na pag -igting ng pag -igting at sensor ng anggulo upang awtomatikong ayusin ang pag -igting ng sinturon upang matiyak ang matatag na operasyon.
5. Nilagyan ng isang magkakasabay na sistema ng pagputol na gumagamit ng isang kumbinasyon ng bola ng bola at motor ng servo upang makamit ang mga operasyon na may mataas na katumpakan at mataas na pagtugon sa pagtugon.
6. Nilagyan ng isang signal ng pulso at feedforward na sistema ng kabayaran upang matiyak na ang haba ng pagputol ay palaging pare -pareho sa iba't ibang bilis.
7. Sa pamamagitan ng dalawahang independiyenteng arkitektura ng PLC, ang pagkalkula ng signal at pagkalkula ng pag -andar ay pinaghiwalay upang ma -optimize ang kahusayan sa pagputol at katumpakan ng haba ng kontrol.
8. Ang bagong na-upgrade na malaking-screen na kulay ng touch interface ay ginagawang mas maginhawa ang operasyon at mas nakikita ang interface.
9. Nilagyan ng isang intelihenteng aparato sa pagpapakain ng papel, awtomatiko itong naramdaman at humihinto kapag ang papel ay sumisira upang maiwasan ang maling pag -aalinlangan.
10. Ang pinagsamang istraktura na may electrified control na mahusay na isinasama ang may hawak ng papel roll, glue coating rack at mekanismo ng pagpapakain ng papel.
11. Ang modular na disenyo ng mga de -koryenteng mga kable ng buong makina ay nagpapabuti sa pagpapanatili at kaginhawaan ng kapalit ng system.
12. Sinusuportahan nito ang pagpapalawak ng mga pag -andar ng network, pagkonekta sa mga linya ng produksiyon o iba pang kagamitan, at may mga malayuang kakayahan sa pagsubaybay at pagpapanatili, at sumusuporta sa pamantayang pang -industriya na protocol na Modbus TCP.

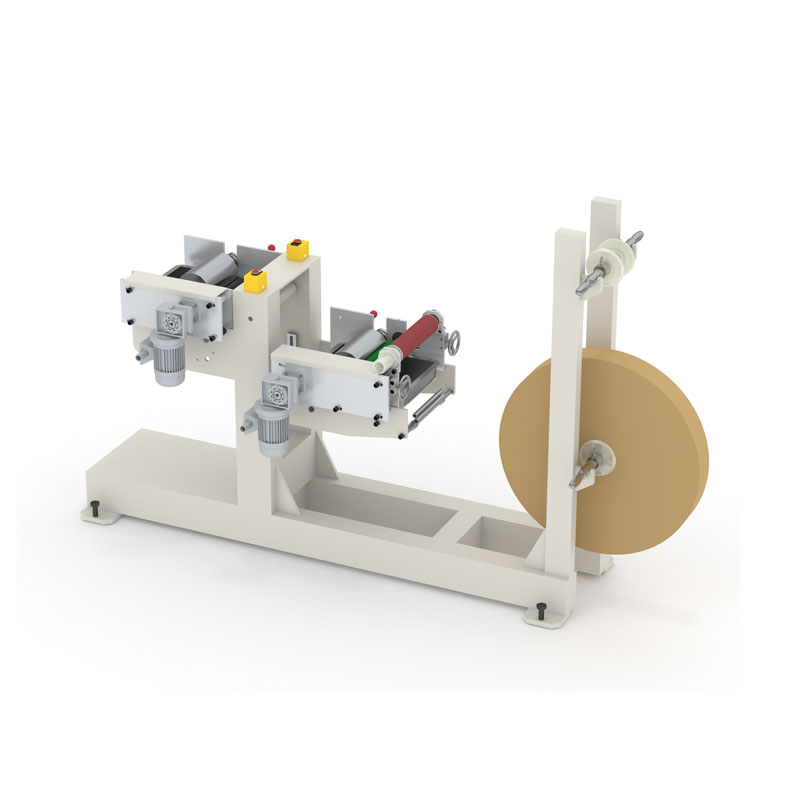

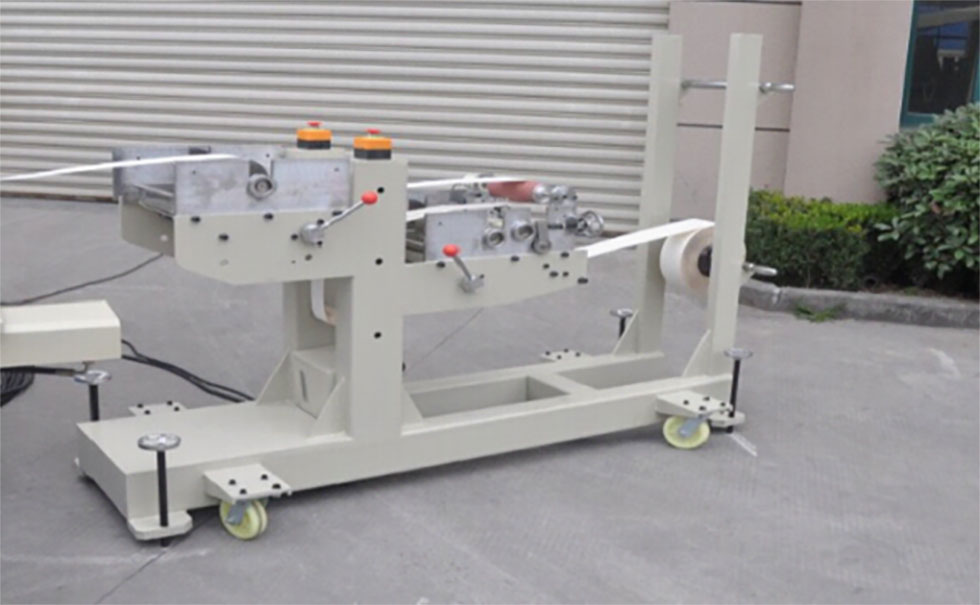

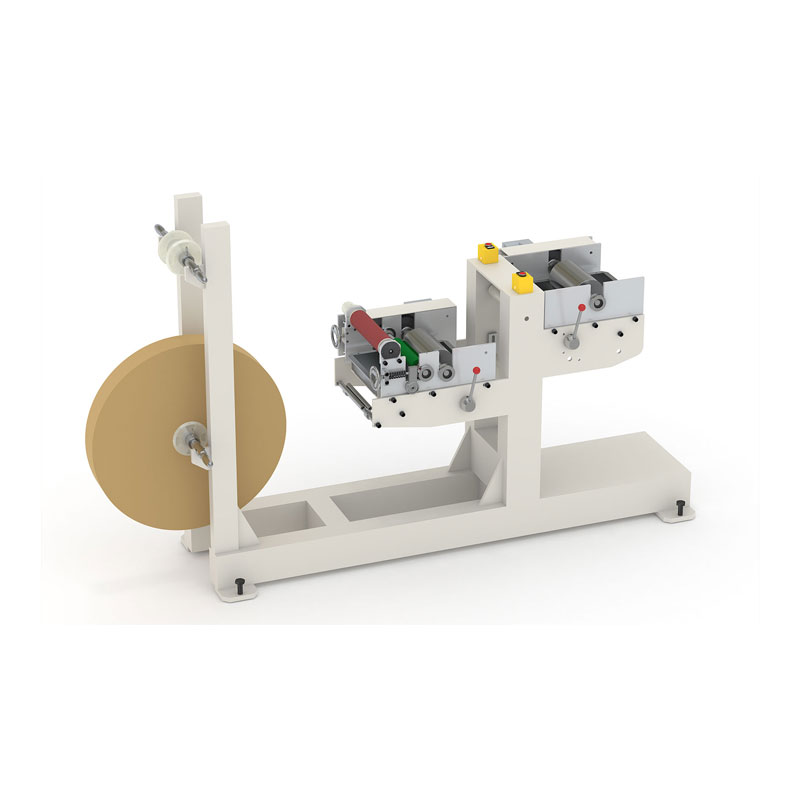

Multifunctional Bottom Paper Feeding System
Isinasama ang maraming mga pangunahing sangkap, kabilang ang awtomatikong aparato ng pagpapakain ng tray ng papel, roller-type na solong-panig na gluing module, lubricating oil rolling system, at encoder-based na papel na tape ng tape at module ng pagtuklas ng bilis upang makamit ang pinagsamang kontrol ng papel na nagbibigay, gluing at pagsubaybay.

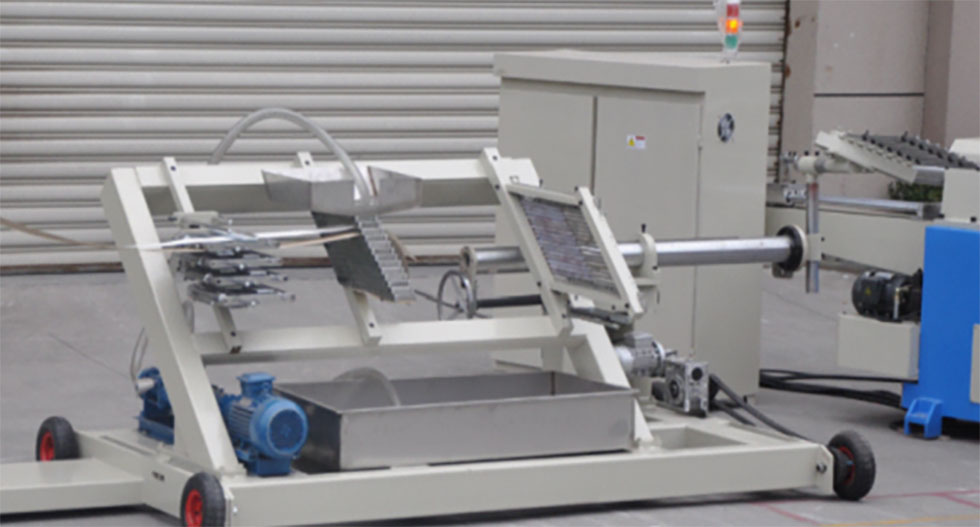

Pamantayang Pag-configure 16-Layer Waterfall Glue Rack: (Ang iba pang mga aparato ng pandikit ay opsyonal)
Mga Tampok: Ang pangkalahatang rack ng pandikit ay mababa sa taas at madaling mapatakbo, gamit ang isang 3kW screw glue pump para sa nagpapalipat -lipat na pandikit at isang polyurethane hose para sa pag -scrape ng pandikit.

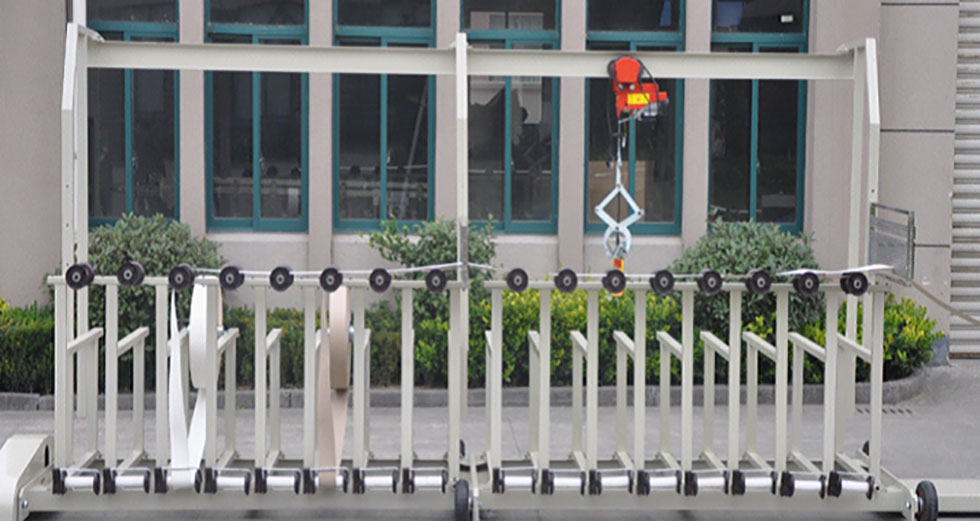

Standard na pagsasaayos 16-layer 90-degree na integral na tray ng papel:
Mga Tampok: Ang tray ng papel ay na -load ng electric crane, at ang tray ng papel ay madaling mapatakbo.
Na may pinalakas na aparato ng pagsasaayos ng anggulo ng tray.
Ang maximum na diameter ng tray ng papel ay 1500mm (napapasadya sa itaas ng 1500mm).
