Ang multi cutter paper tube make machine ay malawakang ginagamit sa paggawa ng mga composite paper lata, maliit na coil cores at mga tubong papel ng opisina. Makakamit nila ang sabay -sabay na pagkumpleto ng gluing, spiral rolling at pagputol ng mga proseso, na may tuluy -tuloy, mahusay at matatag na mga proseso.
Ang serye ng "E" na multi-blade machine ay nagbibigay ng mga gumagamit ng mga solusyon sa paggawa ng papel na may mataas na pagganap na may simple at matikas na istilo ng disenyo, compact at makatwirang istruktura na layout at katatagan ng mahusay na kagamitan.
Karaniwan para sa paggawa ng papel na tubo 3 ”(ID76.2mm), ang kapal ng max na pader sa ilalim ng 3mm, ang pinakamalaking tubo ng ID ay maaaring hanggang sa 120mm.
Pangunahin na ginagamit para sa paggawa ng maliit na sukat at maikling tubo, maaaring i -cut sa maraming mga seksyon nang paisa -isa
| Parameter | Control system | |||
| Bilang ng layer | 3-8 layer | PLC Controller | Delta | |
| Max-Diameter | 120mm | Interface ng Machine Machine | Weinview 6070t makulay na nakakaantig na screen | |
| Min-diameter | 20mm | Edisyon ng programa | JS-PTM4.2 | |
| Max-kapal | 3mm | Inverter | Yaskawa 7.5kw | |
| Min-kapal | 0.8mm | Actuator (contactor ..) | Malinis | |
| Paraan ng pag -aayos ng Mandrel | Flange at Pagtitig | Signal Component | Yaskawa | |
| I -rewind ang ilong | Dalawang noses isang sinturon | Pneumatic Component | Airtac | |
| Paraan ng pagputol | Pneumatic cutter, 8 blades | Anggulo ng pag -aayos ng motor | Jiacheng | |
| Gluing way | Single side/ double side | Kontrol ng Synchronism | Axis servo screw | |
| Pag -aayos ng haba ng paraan | Encoder | Synchronism track cutting system | Sabay sa pagsubaybay sa servo | |
| Operator | 1-2person | |||
| Bilis ng produksyon | 3-20m/min | Magtipon ng sangkap | ||
| Kontrol ng bilis | Inverter | Remote Control | Opsyonal | |
| Lakas ng pag -input | Pasadya | Auto Falling Tube Holder | Mayroon | |
| Laki (mm) | Anggulo ng sinturon | Elektriko | ||
| Mainframe: l*w*h | 6300mm*1700mm*2000mm | Belt ayusin | Haydroliko | |
| Lugar: l*w | 16000mm*7000mm | Anggulo ng pangunahing motor | Mayroon | |
| Diameter ng wheel hub | 215mm | Huminto kapag naubusan ang papel | Awtomatikong huminto sa ibaba ang ibaba | |
| Taas ng wheel hub | 400mm | Pagbibigay ng auto glue | Screw Pump 1.5kW | |
| Min Tread | 750mm | Pagbibigay ng pagpapadulas ng auto | Auto | |
| MAX TREAD | 950mm | Pag -aayos ng pag -igting | Maaaring pumili | |
| Kabuuang timbang | 4200kgs | Uri ng papel na nakatayo | Integral | |
| System ng Drive | Sinturon | Sailclth | ||
| Mainframe Power | 7.5 para sa | Aluminyo foil heat pagpapagamot ng aparato | Maaaring pumili | |
| Max na umiikot na bilis ng wheel hub | 47r/min | aparato ng pag -aayos ng code ng kulay | Maaaring pumili | |
| Wheel Hub Output Torque | 1360n.m | Nakapaloob na sangkap | ||
| Uri ng chain | 12a*2 | Air compressor | Maaaring pumili | |
| Uri ng Wheel Hub | 2 gulong | Kapaki -pakinabang na tool | 1 set | |
| Nagdadala | HRB | Sinturon | 1 set | |
| Mandrel | 1piece | |||
1. Ang sistema ng pagputol ng multi-kutsilyo ay maaaring direktang i-cut ang tubo ng papel ayon sa itinakdang haba nang hindi nangangailangan ng kasunod na pangalawang pagputol, pag-save ng mga proseso at pagpapabuti ng kahusayan
2. Ang pangunahing makina ay nagpatibay ng isang makapal na istraktura ng bakal at sumailalim sa pangalawang pagputol ng katumpakan at hinang upang matiyak na ang kagamitan ay tumatakbo nang mas matatag at matibay.
3. Ang pangunahing drive ay nagpatibay ng isang gear reducer na may mababang ingay, mababang init, mataas na bilis at mataas na metalikang kuwintas.
4. Ang pangunahing motor ay nagpatibay ng intelihenteng vector frequency control control upang makamit ang sensitibong regulasyon ng bilis at mataas na kakayahang umangkop.
5. Nilagyan ng isang haydroliko na aparato upang ayusin ang pag -igting ng sinturon, at nilagyan ng isang sensor ng pag -igting ng sinturon at isang sensor ng anggulo ng sinturon upang makamit ang matatag na transportasyon.
6. Nilagyan ng isang magkakasabay na sistema ng pagputol, ang pagputol ng talahanayan ay hinihimok ng isang high-precision ball screw at isang mataas na pagganap na motor ng servo.
7. Nilagyan ng haba ng pulso na naayos na kontrol, na may function na kompensasyon sa harap ng feedback.
8. Pag -ampon ng isang Dual PLC control system, ang IO output control at operasyon ng pag -andar ay nakapag -iisa na kinokontrol upang mapabuti ang pagputol ng bilis ng pagtugon at mas mataas na kawastuhan ng pagputol.
9. Pag-ampon ng isang bagong control panel at isang malaking sukat na interface ng host ng kulay.
10. Multi-functional Bottom Paper Conveying Structure, Paper Break Stop.
11. Ang integrated na may hawak ng papel na may hawak, may hawak ng pandikit, at mga sangkap ng pagpapakain ng papel ay lahat ay kinokontrol ng elektrikal.
12. Ang modular na disenyo ay nagpapasimple ng koneksyon sa circuit, na ginagawang mas mahusay ang pang -araw -araw na pagpapanatili at kapalit.
13. Nilagyan ng aparato ng pag -install ng pandiwang pantulong.
14. Ang opsyonal na module ng network ay maaaring konektado sa maraming mga aparato at mga linya ng pagpupulong upang makamit ang remote na pagsubaybay at pagpapanatili, na sumusuporta sa ModBus TCP protocol.
15. Sinusuportahan ang pagsasaayos ng yunit ng heat sealing at sensor ng marka ng kulay upang matugunan ang magkakaibang mga kinakailangan sa proseso.

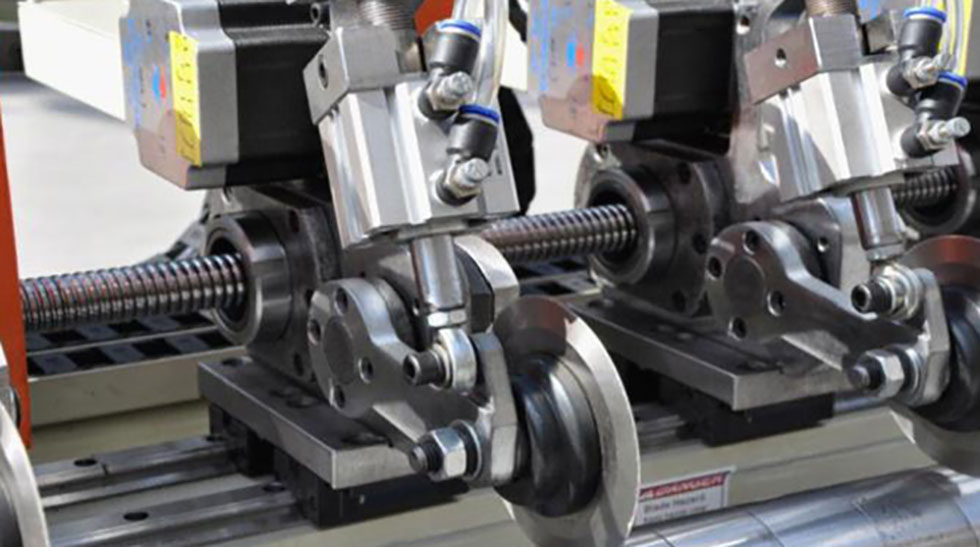

Multi-Cutter Device, Opsyonal na Awtomatikong Pag-aayos ng Knife Adjustment

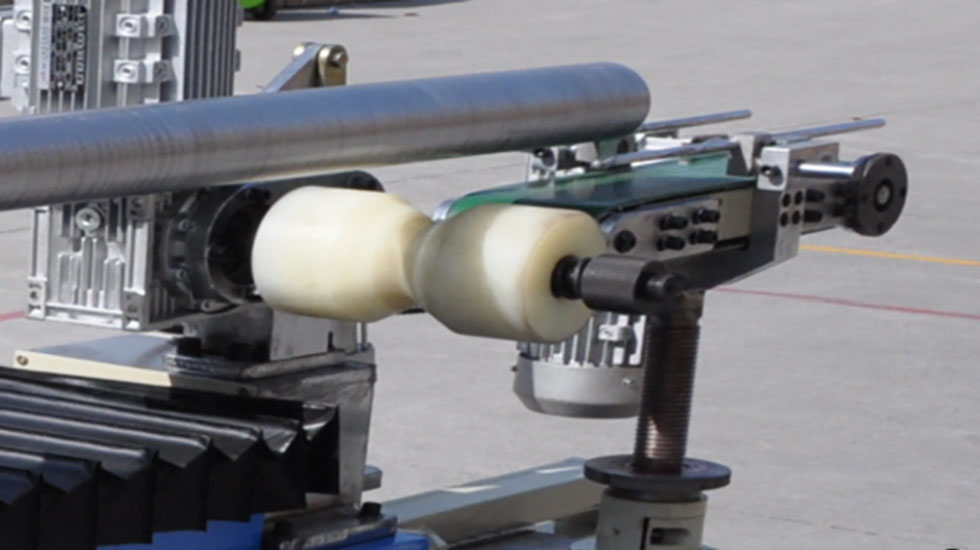

Ang aparato ng papel na nagbibigay ng papel, ay naghahatid ng cut ng tubo ng papel sa susunod na proseso

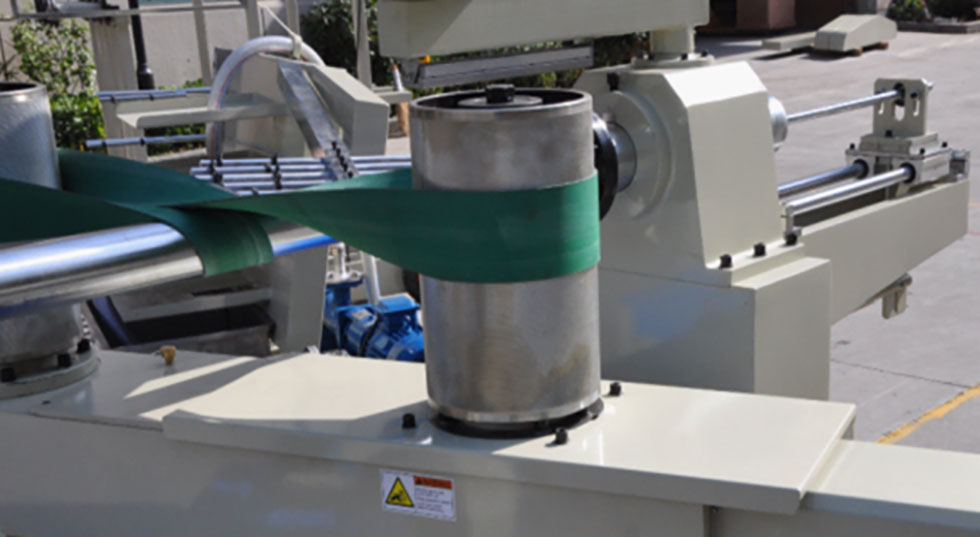

Hydraulic Belt Hub, pag-igting sa sarili na pag-igting sa sarili
