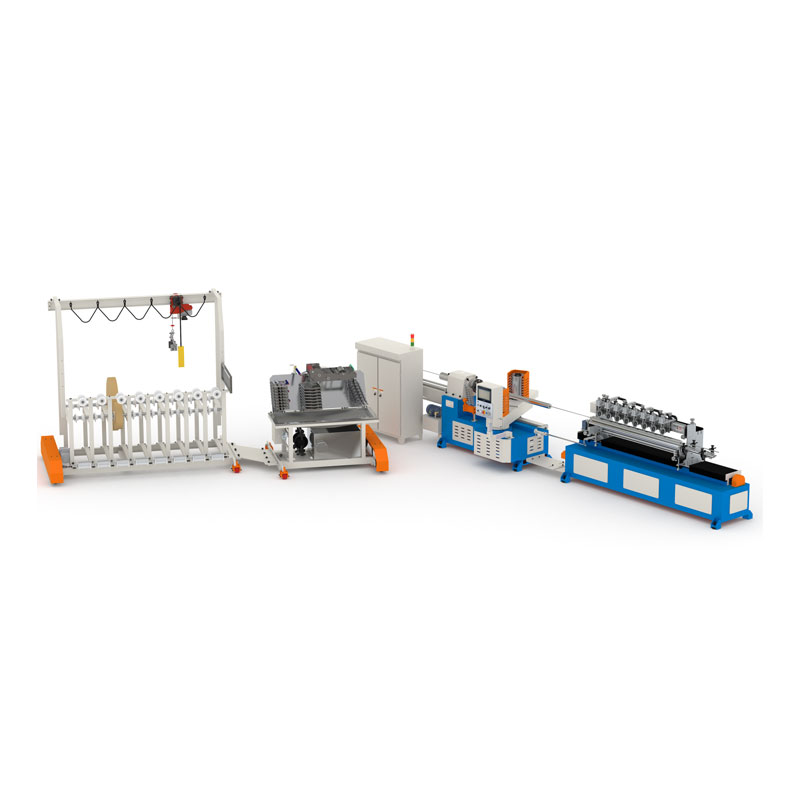

Ang makina ng paggawa ng tubo ay angkop para sa pagproseso ng mga tubo ng papel para sa iba't ibang mga layunin, kabilang ang mga composite packaging lata, maliit na mga cores ng roll ng packaging at mga tubo ng papel para sa mga gamit sa opisina. Pinagsasama nito ang gluing, pag -ikot at pagputol sa isang makina upang mahusay na gumawa ng mga tubo ng papel na spiral.

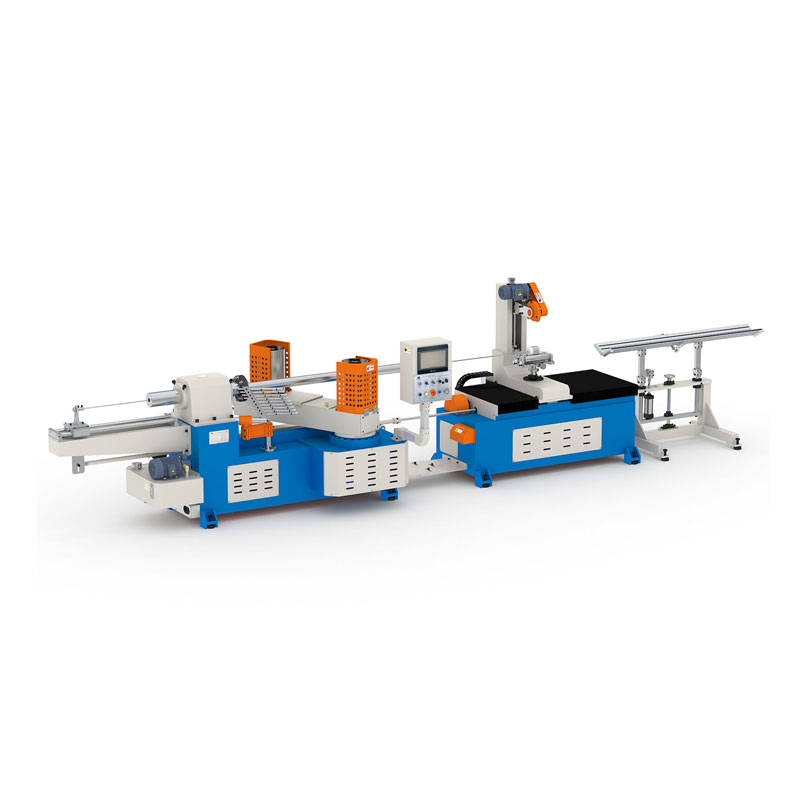

PTE2-120 Paper Tube Ang paggawa ng makina, ang pangkalahatang disenyo ay humahabol sa compact na istraktura, matatag na operasyon, pagiging simple at kahusayan, at madaling mapatakbo at mapanatili.
Ang karaniwang produksiyon ng 3-inch na mga tubo ng papel (Inner Diameter 76.2mm) na may kapal na mas mababa sa 10mm, ang maximum na produksyon ng papel na tubo ng panloob na diameter ay 200mm.

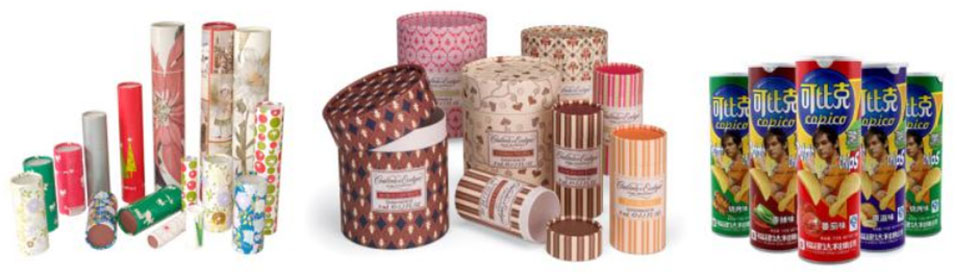

Sanggunian ng Paggamit ng Produksyon: Mga tubo ng papel para sa hibla ng kemikal, iba't ibang mga packaging composite lata, iba't ibang maliit na pang -industriya na mga tubo ng pangunahing papel.
Ang paggawa ng mga tubo ng spiral na papel ay nakumpleto mula sa gluing, paikot -ikot, sa pagputol kung kinakailangan.
| Parameter | Control system | ||
| Bilang ng layer | 3-16 layer | PLC Controller | Delta |
| Max-Diameter | 200mm | Interface ng Machine Machine | Kulay ng touch screen weinview 6070t |
| Min-diameter | 20mm | Edisyon ng programa | JS-PTM4.2 |
| Max-kapal | 8mm | Inverter | Yaskawa 7.5kw |
| Min-kapal | 0.5mm | Actuator (contactor ..) | Malinis |
| Paraan ng pag -aayos ng Mandrel | Flange at Pagtitig | Signal Component | Omron |
| I -rewind ang ilong | Dalawang noses isang sinturon | Pneumatic Component | Airtac |
| Paraan ng pagputol | Pneumatic solong pabilog na pamutol | Anggulo ng pag -aayos ng motor | Jiacheng |
| Gluing way | dobleng panig | Kontrol ng Synchronism | X Axis Servo Screw /Z Axis Step Screw |
| Pag -aayos ng haba ng paraan | Encoder | Synchronism track cutting system | Servo Synchronous Track Cutting |
| Operator | 1-2person | Remote Controller | Opsyonal |
| Bilis ng produksyon | 3-20m/min | Tube Holder | Mayroon |
| Kontrol ng bilis | Inverter | Anggulo ng kontrol ng sinturon | Elektriko |
| Lakas ng pag -input | Pasadya | Pagsasaayos ng sinturon | Haydroliko |
| Laki (mm) | Anggulo ng mainframe | Mayroon | |
| Mainframe: l*w*h | 5500mm*1700mm*2000mm | Huminto ang auto kapag kakulangan ng papel | Mayroon |
| Lugar: l*w | 16000mm*7500mm | Auto glue feed | Screw Pump 1.5kW |
| Diameter ng wheel hub | 215mm | Auto Lubricating | Mayroon |
| Taas ng wheel hub | 400mm | Pagsasaayos ng pag -igting | Mekanikal |
| Min Tread | 750mm | Uri ng papel na tumayo ng papel | Integral |
| MAX TREAD | 950mm | Sinturon | Canvas |
| Kabuuang timbang | 3900kgs | Sistema ng paghahatid | |
| Nakapaloob na sangkap | Pangunahing kapangyarihan ng motor | 7.5kw | |
| Ottom/Face Paper Device | Mayroon | Umiikot na bilis ng paikot -ikot na ilong | 47r/min |
| Tool ng pag -install | Mayroon | Output metalikang kuwintas ng paikot -ikot na ilong | 1360n.m |
| Mandrel | 1pc | Paraan ng paghahatid | Gear at Chain |
| Sinturon | 1pc | Modelo ng chain ng paghahatid | 12a*2 |
| Magmaneho ng paikot -ikot na ilong | 2 gulong | ||
| Pagputol ng motor | Stepping Motor/Wanxin Gear Motor | ||
| Nagdadala | HRB | ||
1. Ang istraktura ng frame ay gawa sa mataas na lakas na bakal, pagputol ng CNC at hinang, tinitiyak ang malakas na katigasan, maliit na pagpapapangit at mas maayos na operasyon ng buong makina.
2. Ang pangunahing drive ay nagpatibay ng matigas na ibabaw ng ibabaw ng buong pagbawas ng gear sa bath gear, na may mga pakinabang ng tahimik na operasyon, mababang init at malakas na drive
3. Ang pangunahing motor ay nagpatibay ng Vector High Torque Inverter Speed Regulation. Makamit ang tumpak na kontrol ng bilis
4. Nilagyan ng aparato ng pag -igting ng hydraulic belt, sensor ng pag -igting ng sinturon, sensor ng anggulo ng sinturon, na maaaring awtomatikong iwasto ang estado ng sinturon at pagbutihin ang tumatakbo na balanse.
5. Nilagyan ng CNC Synchronous Shearing System, ang Shearing Table ay hinihimok ng Precision Ball Screw at High-Performance Servo Motor.
6. Nilagyan ng Pulse na Nakatakdang Haba ng Kontrol, At Sa Feedforward Compensation Function, Upang matiyak ang tumpak na pagkakapare -pareho ng haba ng tubo ng papel sa iba't ibang bilis
7. Pag -ampon ng Dual PLC Control System, IO Output Control at Function Operation ay kinokontrol nang hiwalay upang ma -optimize ang bilis ng reaksyon at haba ng pagkakapare -pareho ng pagputol ng system
8. Nilagyan ng isang bagong panel ng operasyon, malaking sukat na kulay ng touch screen ng pantao-machine interface. 9. Nilagyan ng aparato ng supply ng multi-function na papel, ang papel na awtomatikong pag-andar ng paghinto
10. Integrated Paper Belt Conveying System, ang lahat ng mga pagsasaayos ay pantay na kinokontrol ng mga electric actuators.

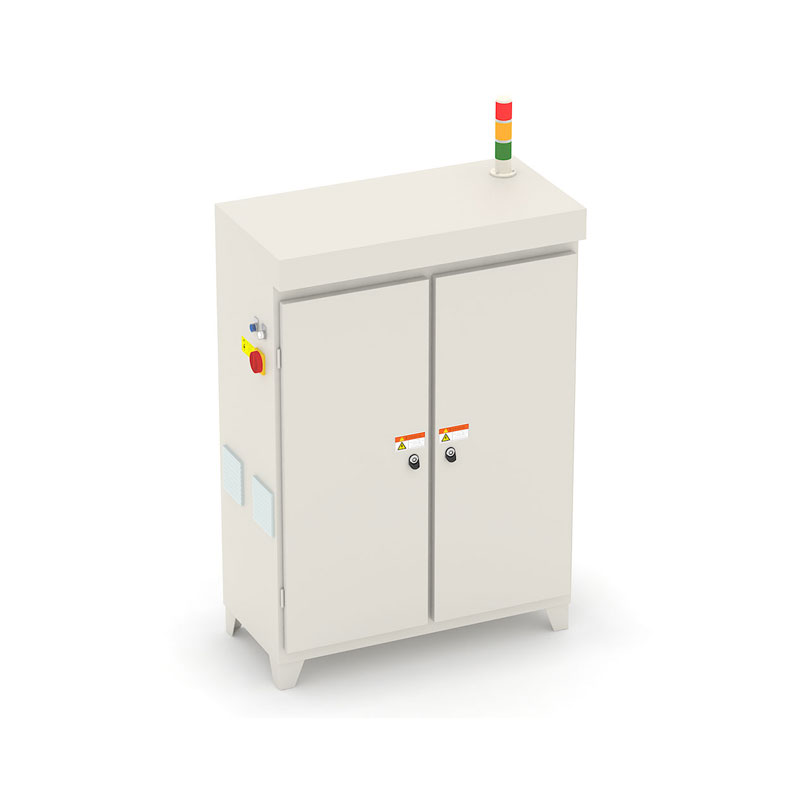

11. Modular na disenyo ng elektrikal, makatuwirang istraktura, mas mahusay at maginhawang pagpapanatili.
12. Suportahan ang pagpapalawak ng pang -industriya na network, maaaring mapagtanto ang kontrol ng link ng kagamitan at remote maintenance, na katugma sa modbus TCP.
